Automotive OBD2 Scanner OBD Code Reader Car Check Engine Fault Diagnostic Tool

Descripción del Producto:

Nota: Solo ventas en EE. UU. (sin incluir Hawái, Alaska, Puerto Rico, Guam, Islas Vírgenes, Samoa Americana, Islas Marianas del Norte, Palaos, Estados Federados de Micronesia, Islas Marshall, AA, AE, AP, Islas Ultramarinas Menores de los Estados Unidos, Islas del Pacífico Misceláneas de los Estados Unidos, Marianas del Norte).

Descripción:

Soporte de protocolo estándar OBD II/EOBD: El dispositivo de diagnóstico V320 admite nueve protocolos estándar de OBD II/EOBD, lo que permite la compatibilidad con una variedad de modelos de automóviles para el diagnóstico de fallas y la lectura de datos.

Prueba de voltaje de la batería del automóvil: Puede detectar y mostrar el voltaje actual de la batería del automóvil, lo que ayuda a los usuarios a comprender el estado de la batería.

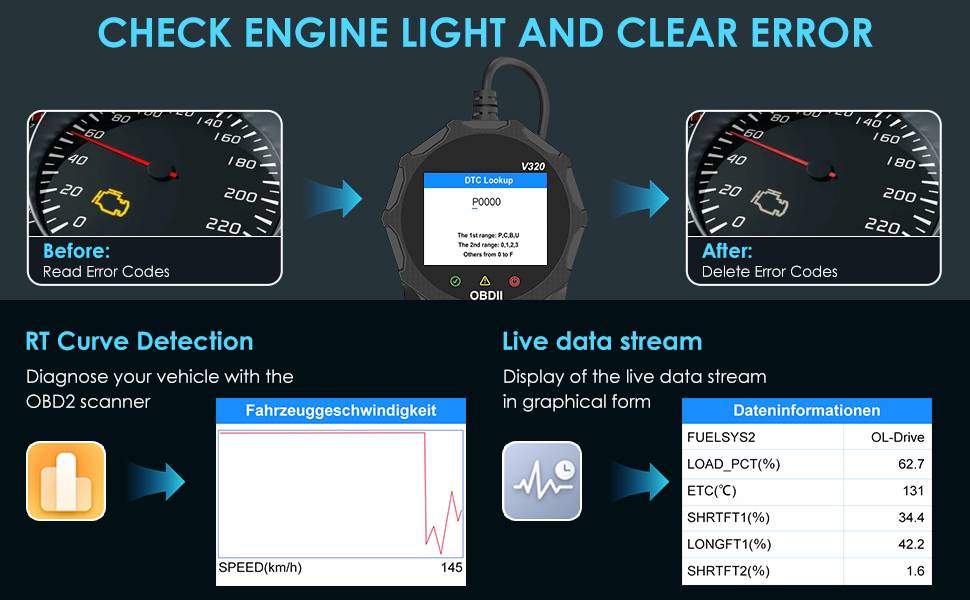

Lectura y borrado de códigos de falla: Puede leer los códigos de falla del vehículo y proporcionar una función de borrado para ayudar a los usuarios a identificar y resolver problemas del vehículo.

Lectura de flujo de datos: Lectura y visualización en tiempo real de los parámetros operativos del motor del automóvil, como la velocidad del motor, la temperatura, el consumo de combustible, etc.

Información de fotograma congelado: Cuando se detecta una falla, puede guardar la información del estado del vehículo en el momento de la falla para un análisis posterior.

Verificación del estado de MIL: Verifique el estado de la luz indicadora de mal funcionamiento (MIL) para comprender si hay una falla en el vehículo.

Prueba de rendimiento: Pruebe el rendimiento de aceleración, frenado, etc. del automóvil para evaluar el rendimiento del vehículo.

Lectura de información del vehículo: Lea información básica del vehículo, como el número de VIN, el modelo del motor, etc.

Prueba del sensor de oxígeno: Pruebe el estado de funcionamiento del sensor de oxígeno para evaluar el rendimiento del sistema de control de emisiones.

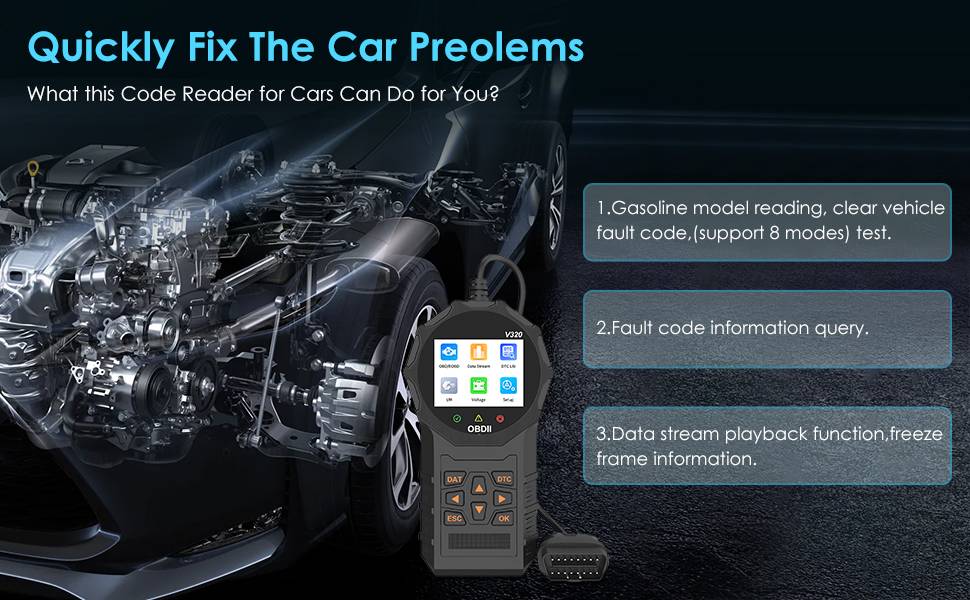

Prueba del sistema de evaporación de combustible (modo 8): Verifique si el sistema de control de evaporación de combustible funciona correctamente.

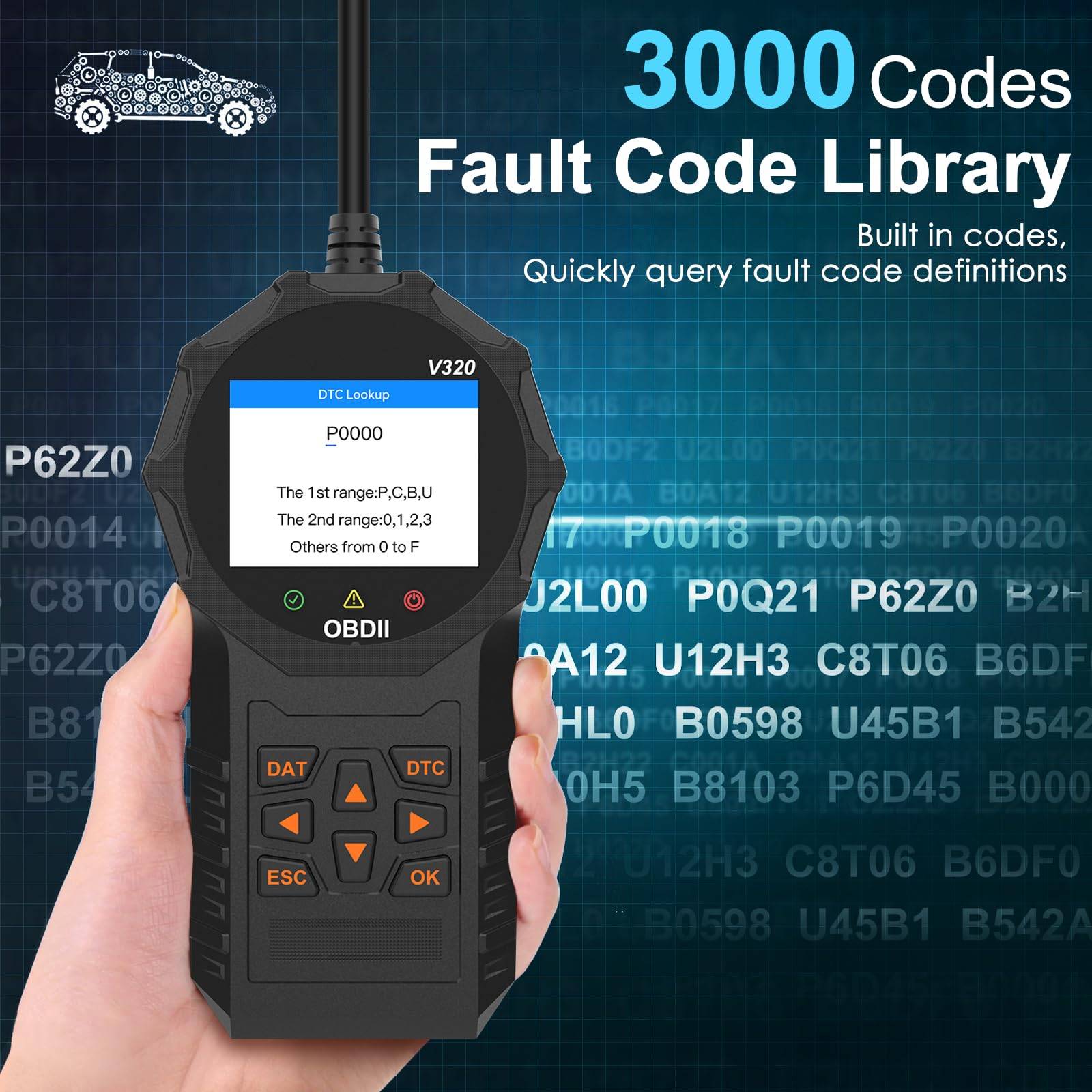

Consulta de información de código de falla: Proporcione una consulta de información detallada para los códigos de falla para ayudar a los usuarios a comprender el significado de las fallas.

Función de reproducción de flujo de datos: Permite a los usuarios ver y eliminar códigos de falla, flujos de datos e información de fotogramas congelados.

Soporte multilingüe: Admite ocho idiomas, incluidos inglés, alemán, italiano, holandés, francés, español, chino y ruso, para satisfacer las necesidades de diferentes usuarios.


Protocolos compatibles
El dispositivo de diagnóstico V320 admite los siguientes nueve protocolos de comunicación automotriz para garantizar la compatibilidad con los sistemas OBD de varios modelos de automóviles:

SAE J1850 PWM: un protocolo de comunicación que utiliza señales de modulación de ancho de pulso con una velocidad de transmisión de 41,6 Kbaud.

SAE J1850 VPW: un protocolo de comunicación que utiliza señales de modulación de ancho de pulso de voltaje con una velocidad de transmisión de 10,4 Kbaud.

ISO9141-2: un protocolo que utiliza una velocidad de 5 baudios para la inicialización, seguida de una comunicación a una velocidad de 10,4 Kbaud.

ISO14230-4 KWP: Un protocolo que utiliza una velocidad de 5 baudios para la inicialización, seguida de una comunicación a una velocidad de 10,4 Kbaudios.

ISO14230-4 KWP (inicio rápido): Igual que el anterior, pero con inicialización rápida.

ISO15765-4 CAN (ID de 11 bits, 500 Kbaudios): Un protocolo de comunicación de bus CAN que utiliza un identificador de 11 bits y una velocidad de 500 Kbaudios.

ISO15765-4 CAN (ID de 29 bits, 500 Kbaudios): Igual que el anterior, pero con un identificador de 29 bits.

ISO15765-4 CAN (ID de 11 bits, 250 Kbaudios): Un protocolo de comunicación de bus CAN que utiliza un identificador de 11 bits y una velocidad de 250 Kbaudios.

ISO15765-4 CAN (ID de 29 bits, 250 Kbaudios): Igual que el anterior, pero con un identificador de 29 bits.



Pasos para el diagnóstico del vehículo:

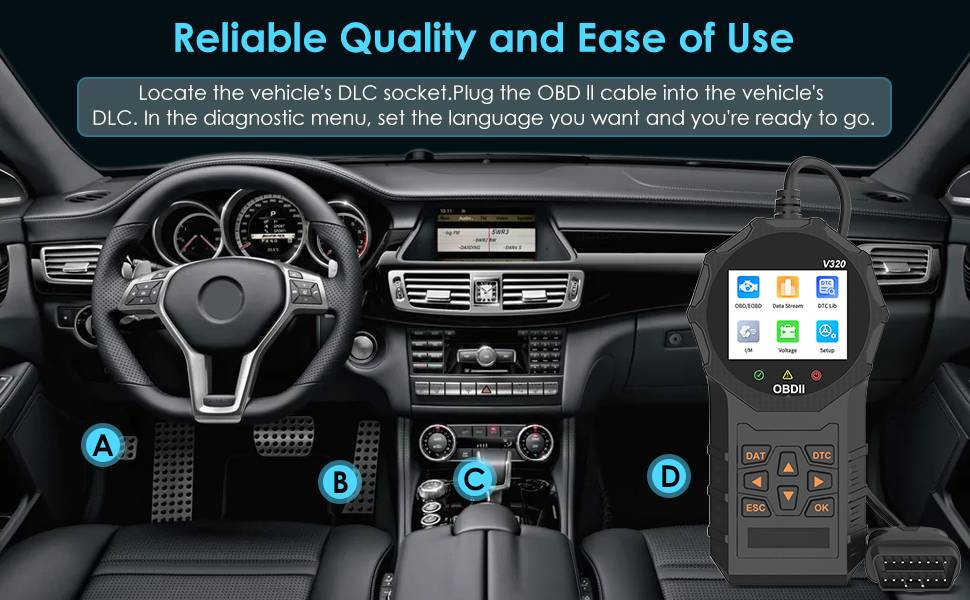

Localice el puerto OBD: Primero, localice el puerto OBD del vehículo. La ubicación del puerto OBD varía según el modelo, pero generalmente se encuentra en la parte inferior izquierda del tablero, encima del pedal del acelerador. Si no está seguro de la ubicación del puerto, consulte el manual del vehículo o busque la ubicación específica según el modelo.

Conecte el dispositivo de diagnóstico: Conecte el dispositivo de diagnóstico V320 al puerto OBD del vehículo con el cable de conexión proporcionado.

Arranque el vehículo: Después de conectar el dispositivo, arranque el vehículo para que el sistema se comunique.

Acceda al menú de diagnóstico: Una vez conectado al vehículo, vaya a la página principal del dispositivo de diagnóstico V320 y seleccione el menú "OBD/EOBD". Luego, presione el botón OK para ingresar a la página de funciones de prueba.

Seleccione las funciones de prueba: Use las teclas direccionales para navegar y seleccionar la función de prueba deseada. Las funciones de prueba incluyen pruebas de rendimiento, flujo de datos, consulta de códigos de falla, estado de preparación para I/M, detección de voltaje, etc.

Ejecute la prueba: Después de seleccionar la función de prueba apropiada, presione el botón OK para ejecutarla. El dispositivo de diagnóstico leerá la información relevante del vehículo y mostrará los resultados.


Pasos para ajustar la configuración
: Acceda a la configuración del producto: En el menú principal del dispositivo de diagnóstico V320, busque y seleccione la opción "Configuración del producto".

Configuración de idioma: En el menú de configuración, seleccione la opción de idioma, luego use las teclas de dirección para seleccionar el idioma deseado y confirme con el botón OK.

Configuración de unidades: Si desea cambiar las unidades de visualización (como millas por hora o kilómetros por hora), seleccione la opción de unidad en el menú de configuración y elija el sistema de unidades deseado.

Configuración de otros parámetros: Ajuste otros parámetros según sea necesario, como el brillo de la retroiluminación, el contraste, la configuración de sonido, etc.

Guardar configuración: Después de realizar todos los ajustes deseados, seleccione la opción "Guardar" para conservar los cambios.

Salir de la configuración: Una vez completada la configuración, seleccione la opción "Salir" para volver al menú principal o continuar con otras operaciones.



Introducción a la interfaz del menú.
Página principal: Tras conectarse al vehículo, el dispositivo de diagnóstico muestra la página principal, que ofrece múltiples opciones para que el usuario seleccione.

Menú OBD/EOBD: En la página principal, seleccione el menú "OBD/EOBD" y pulse el botón OK para acceder a la página de funciones de prueba. Este menú es el punto de acceso principal para el diagnóstico del vehículo.

Menú de diagnóstico: Incluye los siguientes submenús y funciones:

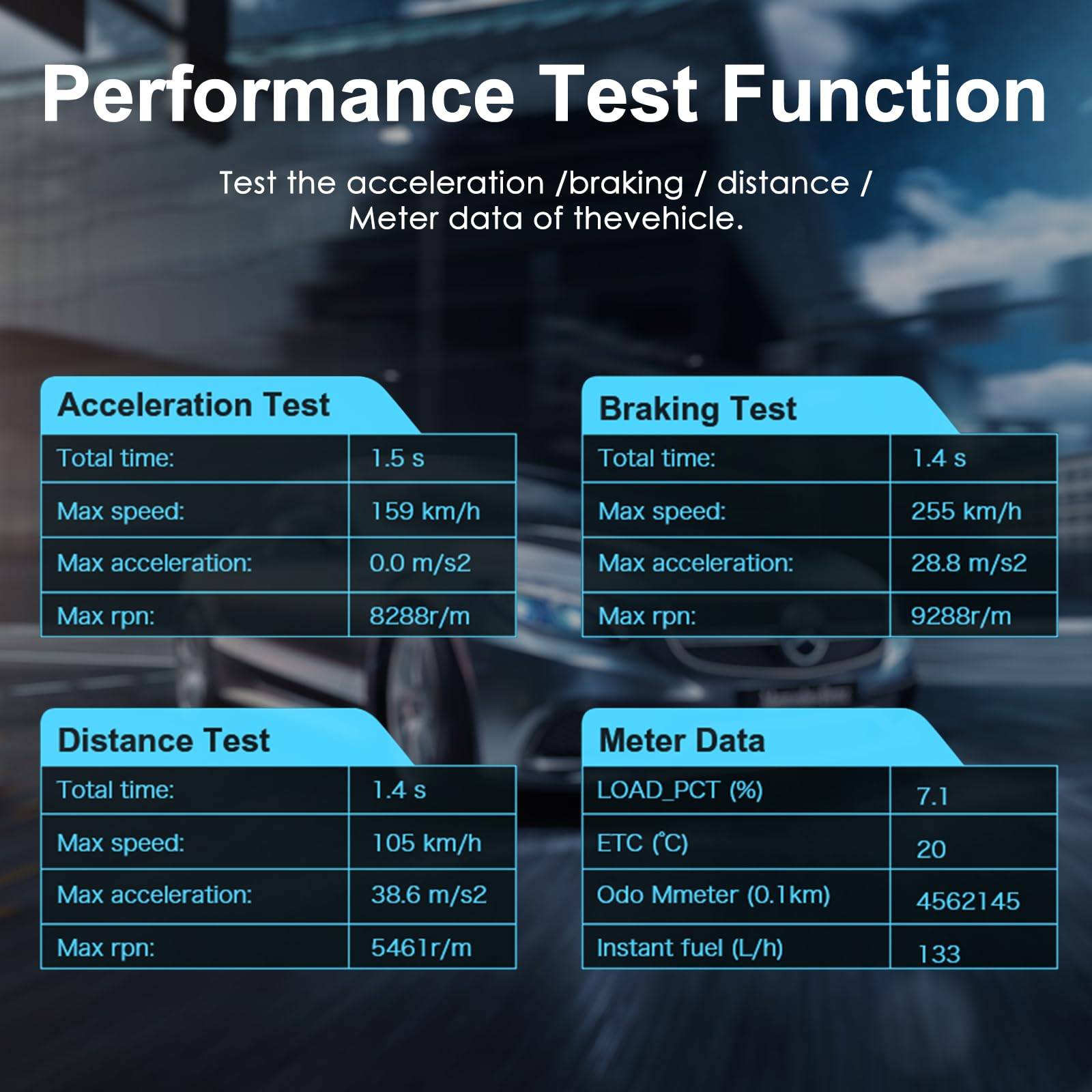

Prueba de rendimiento: Permite comprobar la aceleración y el frenado del vehículo, las pruebas de distancia y los datos de los indicadores.
Flujo de datos: Tras acceder a la página de flujo de datos, el dispositivo de diagnóstico lee y muestra la información actual del flujo de datos del motor del vehículo en tiempo real.
Consulta de códigos de avería: Permite consultar los códigos de avería del vehículo y proporciona información detallada sobre sus definiciones.
Estado de preparación para I/M: Comprueba si los monitores del vehículo funcionan correctamente. OK indica que la prueba de monitorización se ha completado, INC indica que el vehículo no ha completado la monitorización y N/D indica que el vehículo no admite dicha monitorización.
Detección de voltaje: Lee y muestra los datos actuales del voltaje de la batería del vehículo.
Configuración del producto: permite a los usuarios ajustar varios parámetros del producto, como el idioma y la configuración de la unidad.

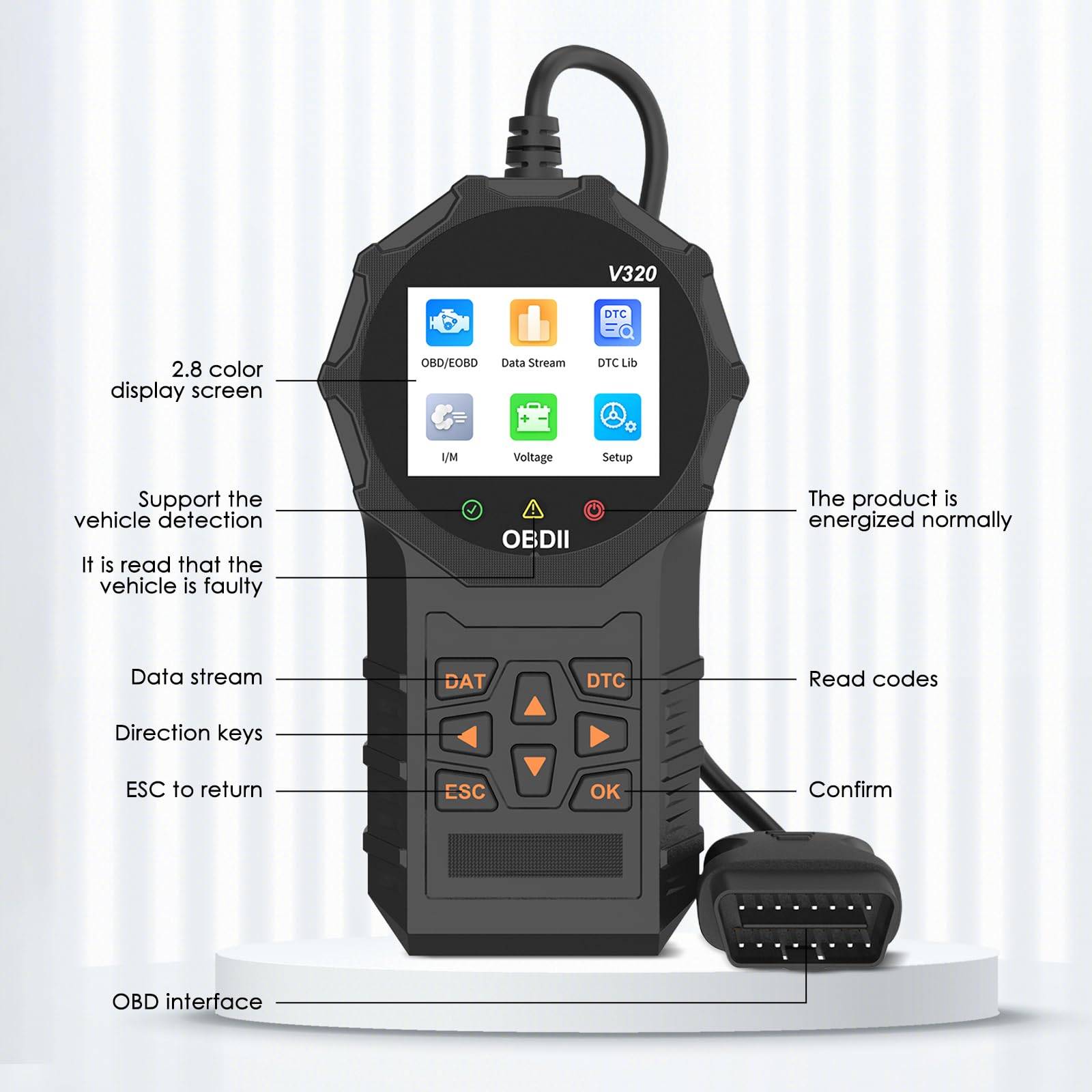

Teclas de navegación: se utilizan para navegar y seleccionar entre las opciones del menú.

Tecla Salir o Atrás: se utiliza para salir del menú actual o volver al nivel de menú anterior.

Luces indicadoras de estado:

Luz verde: indica compatibilidad con el diagnóstico del vehículo.
Luz amarilla: indica que se ha detectado una falla en el vehículo.
Luz roja: indica que el dispositivo está encendido normalmente.
Tecla de lectura de código: se utiliza para ejecutar la operación de lectura de códigos de falla.

Tecla Confirmar: se utiliza para confirmar la opción seleccionada o ejecutar la función elegida.

Configuración del producto: en el menú de configuración, los usuarios pueden realizar las siguientes acciones:

Seleccionar idioma: establece el idioma de visualización del dispositivo de diagnóstico.
Establecer unidades: ajusta las unidades de visualización, como la conversión de millas por hora a kilómetros por hora.
Ajustar otros parámetros: como el brillo de la luz de fondo, el contraste, la configuración de sonido, etc.
Precauciones: recuerda a los usuarios que el producto no es compatible con vehículos de nueva energía, vehículos híbridos y modelos que no se ajustan al protocolo OBD2.

Descargo de responsabilidad de la garantía: Explica las situaciones no cubiertas por la política de garantía del producto, como el uso anormal del producto, el almacenamiento inadecuado, las modificaciones no autorizadas, el mal uso, la negligencia, el abuso, los accidentes, los cambios, la instalación incorrecta, etc.



Especificaciones:

Propósito especial del producto: diagnóstico de fallas
Material del producto: ABS
Color de apariencia: negro
Tamaño del producto: 195x100x30mm
Idiomas admitidos: inglés, alemán, francés, español, italiano, ruso, holandés, chino
Modelos compatibles: compatible con todos los modelos con protocolo OBDII

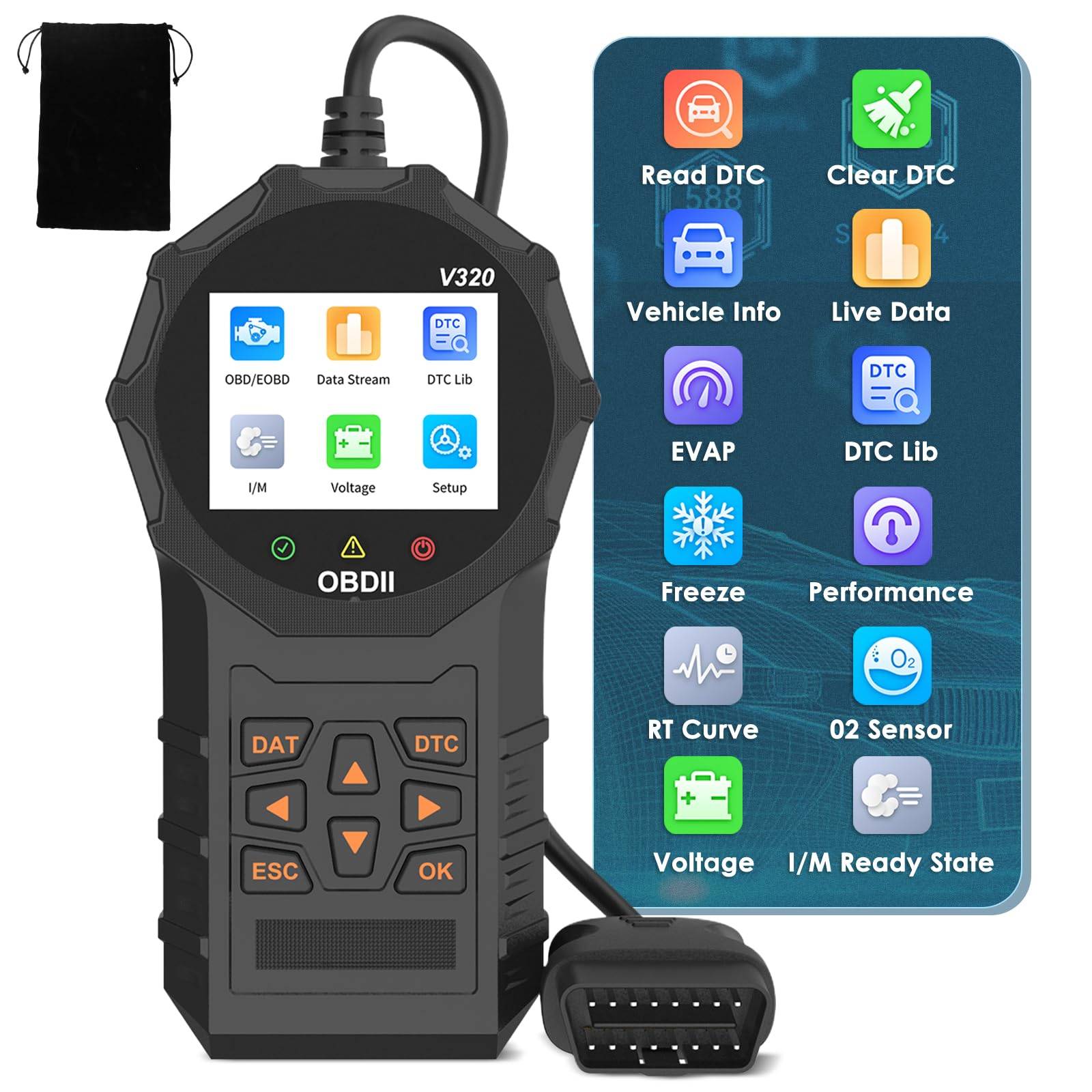

Conjunto completo de configuración:

una bolsa
Un cuerpo de producto
Un manual en inglés

Nota:
1. Debido a la diferencia de luz y pantalla, el color del artículo puede ser ligeramente diferente al de las imágenes.
2. Permita diferencias de 1-2 cm debido a la medición manual.
